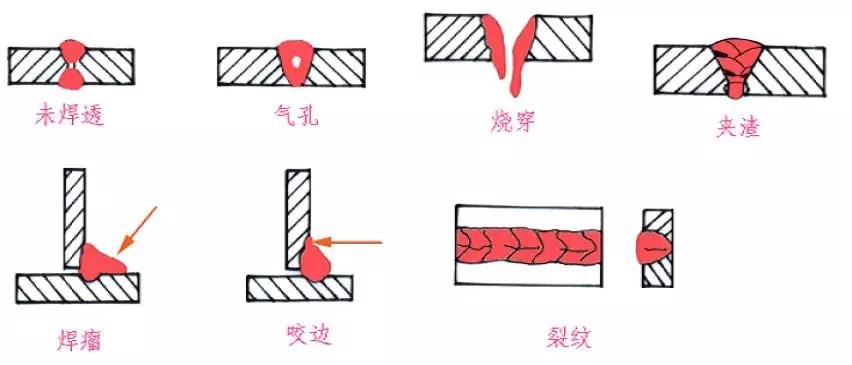

焊接概念 焊接，是一種以加熱、高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術。其物理本質是兩種或兩種以上同種或異種材料通過原子或分子之間的結合和擴散連接成一體的工藝過程。 熱影響區 熔焊時在高溫熱源的作用下，靠近焊縫兩側的一定范圍內發生組織和性能變化的區域稱為“熱影響區”（Heat Affect Zone）。焊接接頭主要是由焊縫和熱影響區兩大部分組成，其間存在一個過渡區，稱為熔合區。因此要保證焊接接頭的質量，使焊縫和熱影響區的組織與性能同時都達到要求。隨著各種高強鋼、不銹鋼、耐熱鋼以及一些特種材料（如鋁合金、鈦合金、鎳合金、復合材料和陶瓷等）在生產中不斷使用，焊接熱影響區存在的問題顯得更加復雜，已成為焊接接頭的薄弱地帶。因此，許多國家的研究工作者對焊接熱影響區的檢測很重視。   焊接檢測-硬度測試 由于焊接中的各種缺陷(見下圖)以及焊縫熱影響區組織的變化,焊接的測試尤為重要。 測量焊縫和熱影響區金屬材料的硬度，并可間接估算材料的強度、比較出接頭各區域的性能差別、區域性偏析和熱影響區的淬硬傾向。     如何進行焊縫測試 為了更細致的理解焊縫微觀組織，通常根據 ISO 9015/15614 進行壓痕硬度測試，測試方法包括使用的載荷、母材、熱影響區和焊縫的位置和數量，以及邊緣距離和壓痕間距。為了滿足標準中規定的要求，需要在布置點位的過程中花費大量的時間。DiaMet 軟件提供的快速而簡單的操作，簡化了測試流程。

DiaMet?軟件-焊縫測試應用

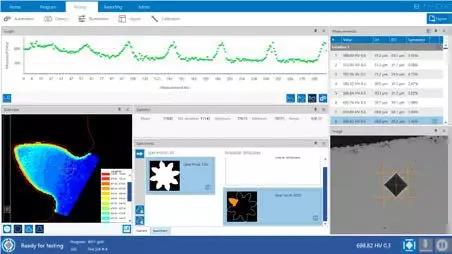

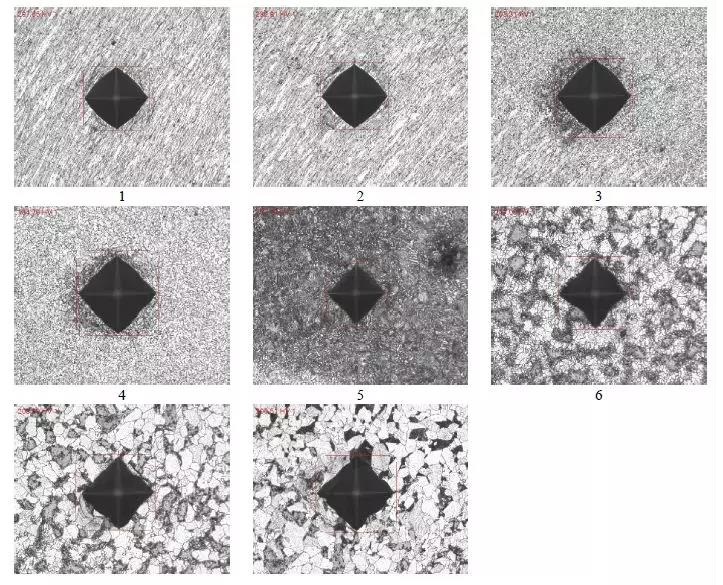

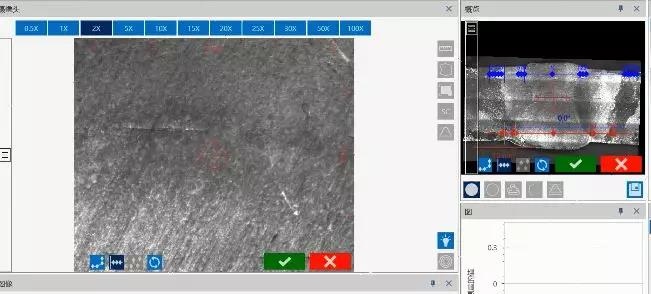

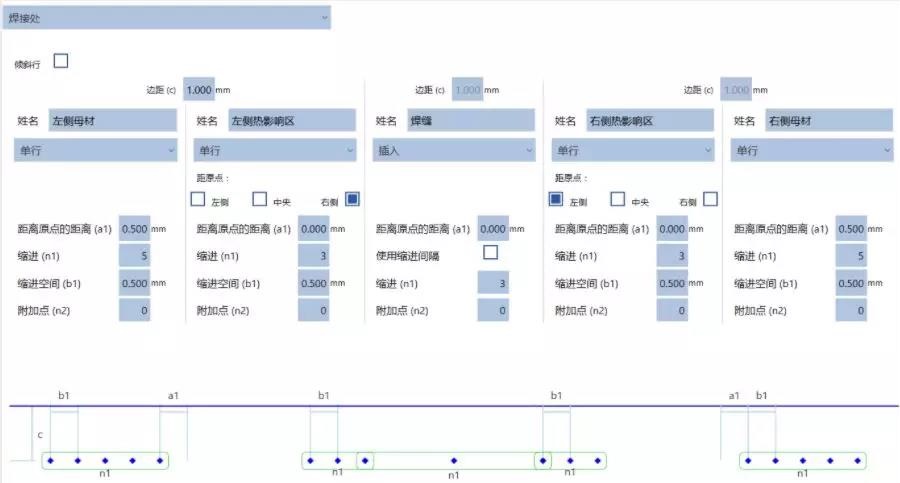

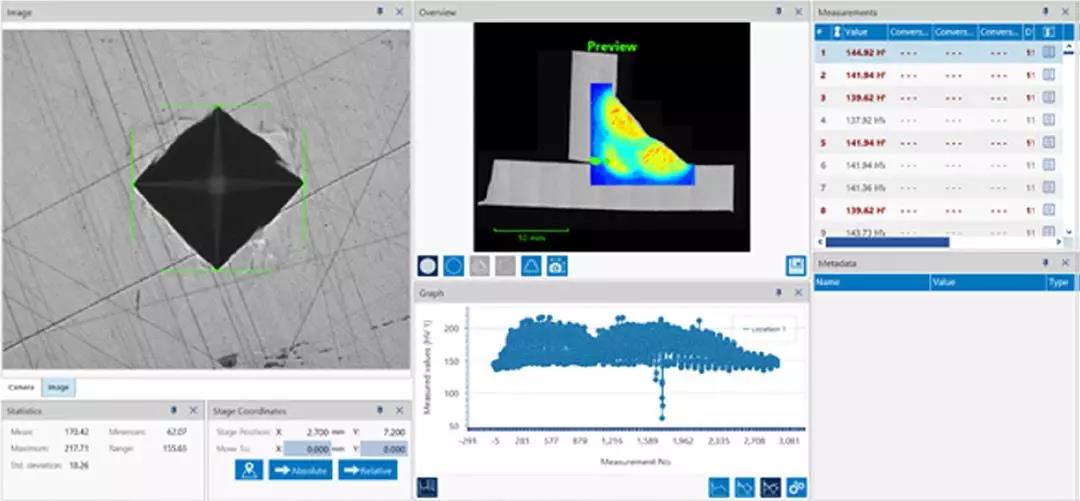

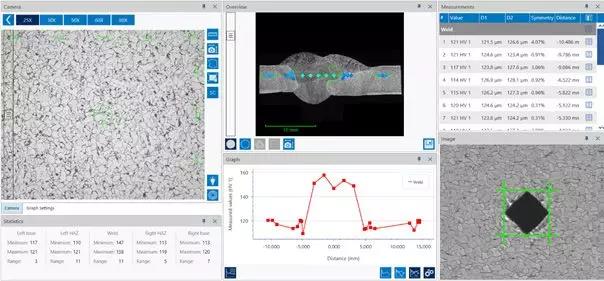

01 程序設置 對于焊接測試而言，我們只需要簡單的填入一些如點數、間距等參數即可完成程序的設置。 02 點位布置 由于焊接工藝的特性，熱影響區的分布以及融合線每次都在變化，這給我們在設置測試點位上增加了很多困難，需要投入大量時間來對測試位置進行分配，但?DiaMet?焊接測試模塊為了我們提供了便利，只需簡單的拖動即可完成布置。 03 專業的報告 報告中可以直觀的看出各個區域的硬度值，同時配以圖示，能快速的了解整個焊接區域的硬度分配情況，以便快速的進行判斷。 ? 同時，在報告中可以加入測試圖片及結果，可以更加清晰的看到組織和測試壓痕。 04 Mapping 功能 DiaMet 不僅能很大的提高焊接測試的效率與準確性，還可以進一步展示焊接區域的硬度分布，幫助使用者進行數據分析。 Mapping 按如下顯示：

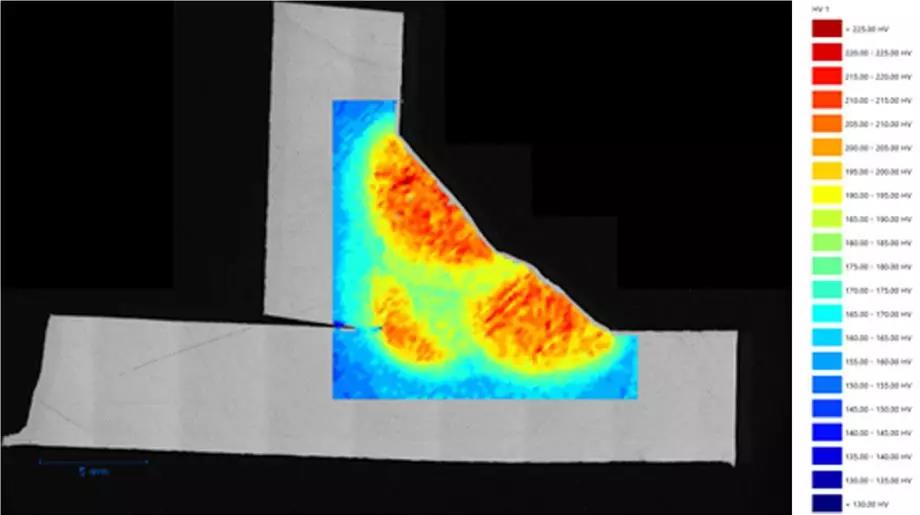

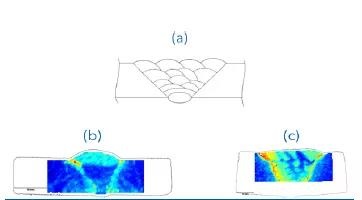

圖無著色，顯示整個焊接的輪廓

圖采用50硬度間隔，查看硬度分布

圖采用25間隔，細化硬度分布
